产品描述

二、技术指标：

1、测量范围：-30.0℃～240.0℃
2、精度等级：1级 ( 温控器0.5级，传感器B级 ) 分 辨 力：0.1℃
3、使用条件：环境温度：-20℃～+55℃ 环境湿度：< 90%(25℃)

      工作电压：AC 220V(+10%，-15%) 或AC/DC 220V(+10%，-15%) 或DC 24V(+10%，-15%)订货时说明工作电压大小，否则以AC220V为准

工作频率：( 50Hz / 60Hz )±2Hz

4、温控器功耗：≤8W
5、继电器触点容量：风机触点容量 10A/250VAC控制输出容量 5A/250VAC；5A/30VDC(阻性)
6、Pt100传感器：三线制，探头尺寸Φ3mmX30mm 或 Φ4mmX40mm
7、防护等级：IP40；面板防护等级：IP54

三、产品选型：

型  号	功  能
LD-B10-A220D/A380D型(常规型)	三相巡回测量；三相巡回显示/ 值显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。
LD-B10-A220E/A380E型	同D型，增加三路独立的4~20mA模拟电流输出。
LD-B10-A220F/A380F型	同D型，增加RS-485串行通讯功能。
LD-B10-A220G/A380G型	同D型，增加一路机房环境温度测量与控制。
LD-B10-A220I/A380I型	同D型，增加一路变压器铁心温度测量与报警。

注：
1、型号A220表示外接单相风机，型号A380表示外接三相风机。
2、若用户对温控器有其它特殊的技术要求，请在订货时加以说明。



四、外形及安装尺寸：

 外形尺寸：260mm x 200mm x 90mm (高x宽x深)

 嵌入开孔尺寸：230+1mm x 180+1mm  (高x宽)

 固定孔尺寸：245mm x 100mm  (高x宽)

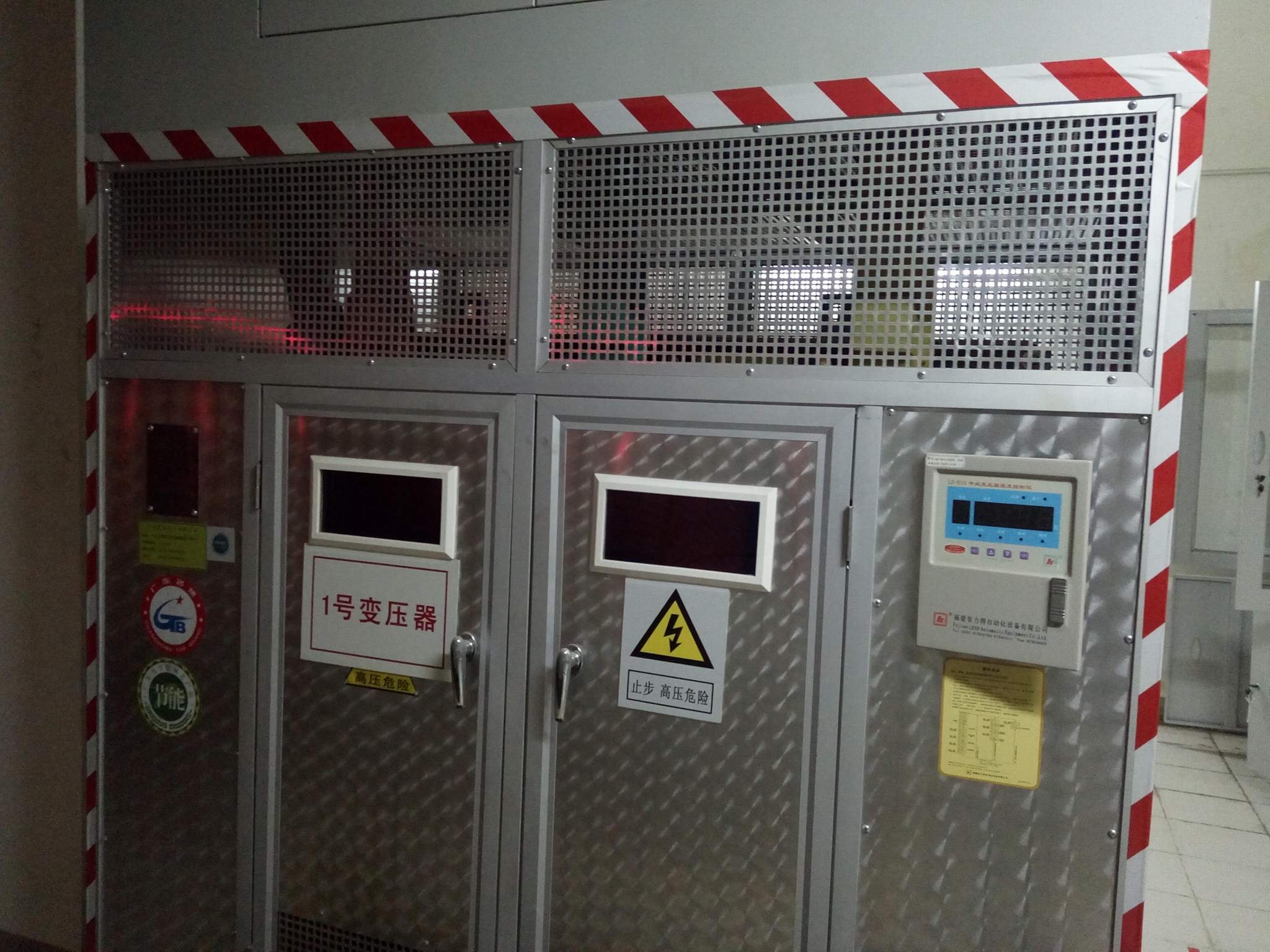

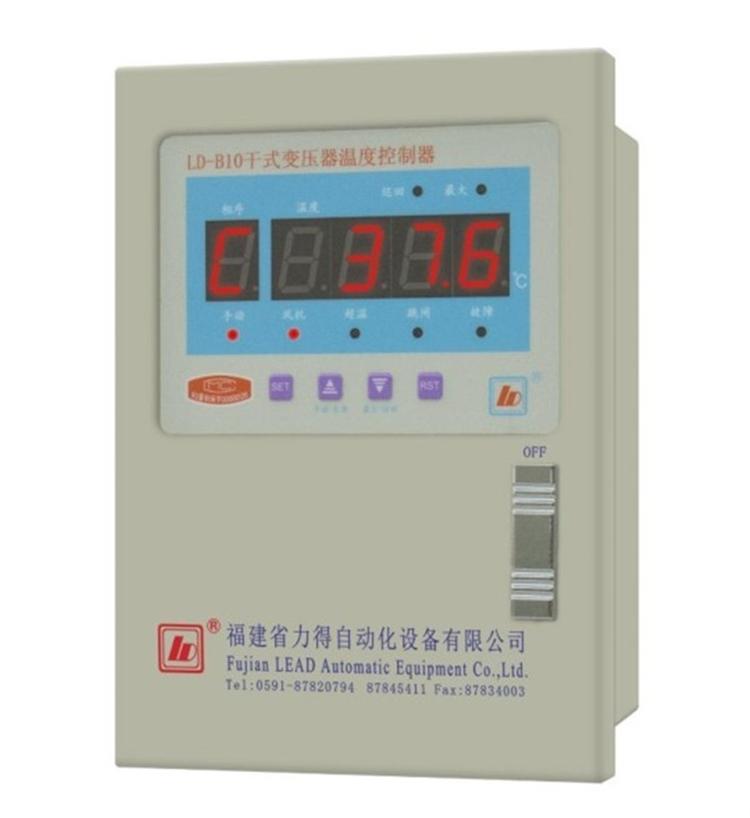

产品图片
