产品描述

一、概述
     福建省力得自动化设备有限公司研发生产的 BWDK系列干式变压器温度控制器,是专为干式变压器安全运行设计的新一代控制器。控制器采用单片机技术,利用预埋在干式变压器三相绕组中的三只Pt100铂热电阻来检测及显示变压器绕组的温升,并具有相应的报警及控制功能,使用了非线性PTC热敏电阻参与控制超温跳闸输出,以保证变压器运行在安全状态。其主要特点有:
1、线性度良好的Pt100铂电阻进行检测与控制,使整个系统的可靠性大大提高。
2、高可靠性的非线性PTC热敏电阻参与控制超温跳闸输出,增加了系统的可靠性。
3、采用新型抗干扰设计,对于共模与串模干扰均有极强的抑制能力,并满足国际标准对电磁兼容各项指标要求。同时,控制器不用电位器调校,无需用户在现场对各通道作任何调整,使用简单方便。
4、控制器具有掉电保护功能,突然掉电时,各参数都可自动保存在控制器中,保证了系统运行的连续性。

二、技术指标
1、测量范围:0.0℃~200.0℃
2、测量精度:  ±0.5%FS±0.1℃     分辨力 0.1℃
3使用条件:
        环境温度  -20 ~ +55℃
        相对湿度  <90%
        电源电压   AC 220V(+10%  -15%)
        电源频率    50Hz ±2Hz
4、传感器类型:   Pt100 & PTC
5、显示值数字补偿范围:   ± 19 . 9 ℃
6、生产标准: JB/T7631《变压器用电子温控器》行业标准
7、抗干扰性能:
1)温控器能承受共模250V(AC,50HZ)或串模200mV(AC,50HZ)干扰电压,显示和控制附加误差限的 值均满足标准要求。
2)电快速瞬变:
   温控器的电源线和输入/输出端能承受频率为5KHz、电压分别为1KV和0.5KV的电快速瞬变试验,显示和控制附加误差限的 值均满足标准要求。
3)静电干扰
   温控器能承受4KV的静电放电试验,显示和控制附加误差限的 值均满足标准要求。
4) 空间射频干扰
   温控器能承受频率为27~500MHz,场强为3V/m的幅射电磁场试验,其显示和控制附加误差限的 值均满足标准要求。
8、报警及保护功能:
    输入开路报警                Watchdog功能
    温控器故障自检报警          超量程自检报警
9、超温报警、超温跳闸输出:继电器输出,接点容量5A/250VAC(阻性)

10、风机控制输出:继电器输出,共6个风机接点,每个风机接点容量1A/250VAC(阻性)

11、控制器尺寸:260×200×70 (mm) (高 ⅹ 宽 ⅹ 深)
安装孔尺寸:230+1mm  180+1mm(高宽)

三、型号分类与功能说明
型  号& 功  能
BWDK-3205 三相巡回显示/ 值显示及相互切换;输入开路报警显示并输出;故障自检报警显示;超温报警显示并输出;超温跳闸显示并输出;三相显示值数字补偿;输出功能检测;“黑匣子”功能。
BWDK-3207    含BWDK-3205功能,并附加风机启停自动/手动控制及相互切换, 风机定时启停控制;具有6路风机有源输出。
BWDK-3207A 含BWDK-3207功能,并附两路超温报警输出。
BWDK-3208B 含BWDK-3207功能,并附加与三相绕组温度值线性对应的三路4~20mA模拟电流输出(4mA对应于0.0℃,20mA对应于200.0℃)
BWDK-3208E 含BWDK-3207功能,并附加RS-485串行通讯功能。(通讯距离1200米)

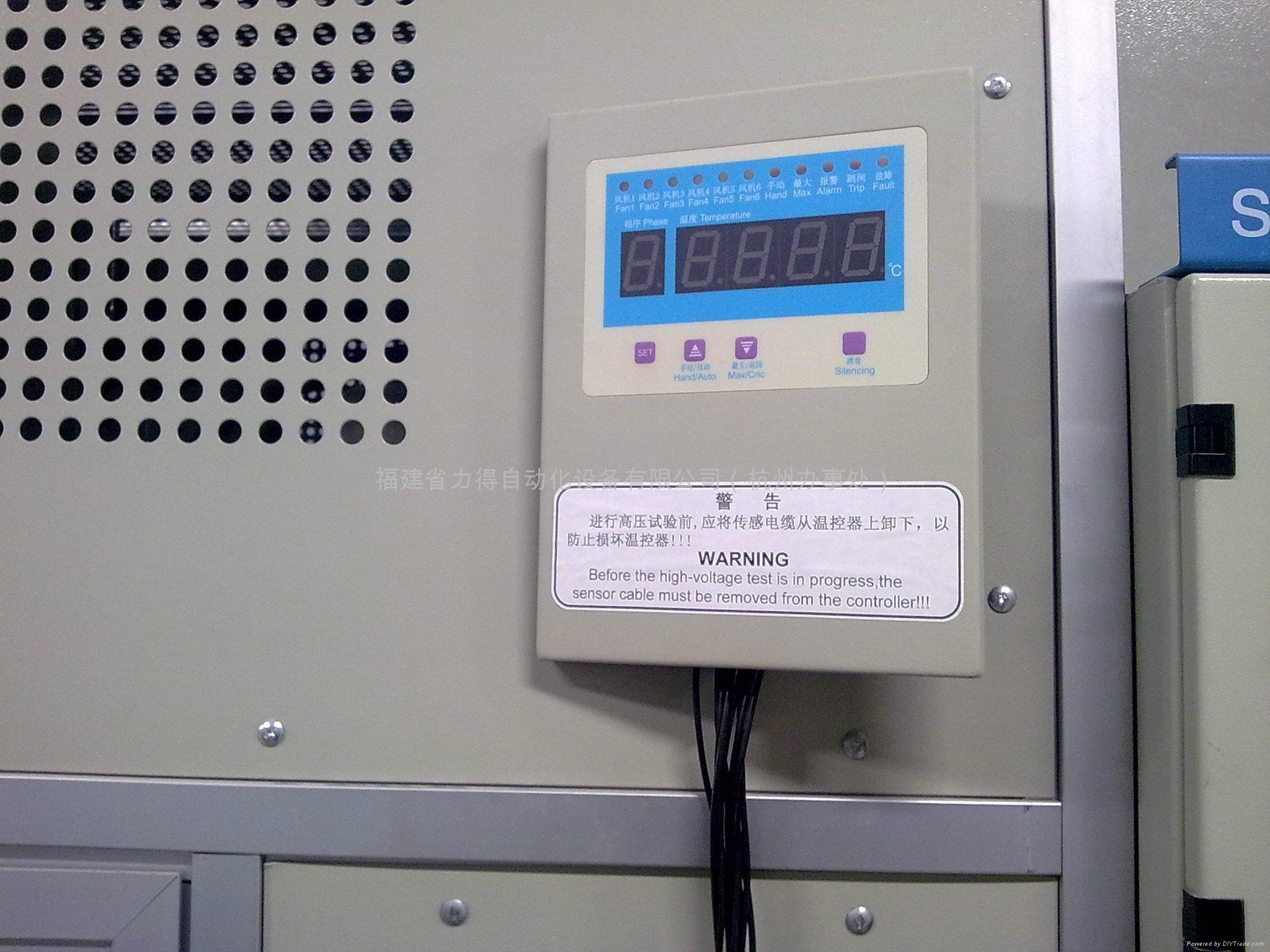

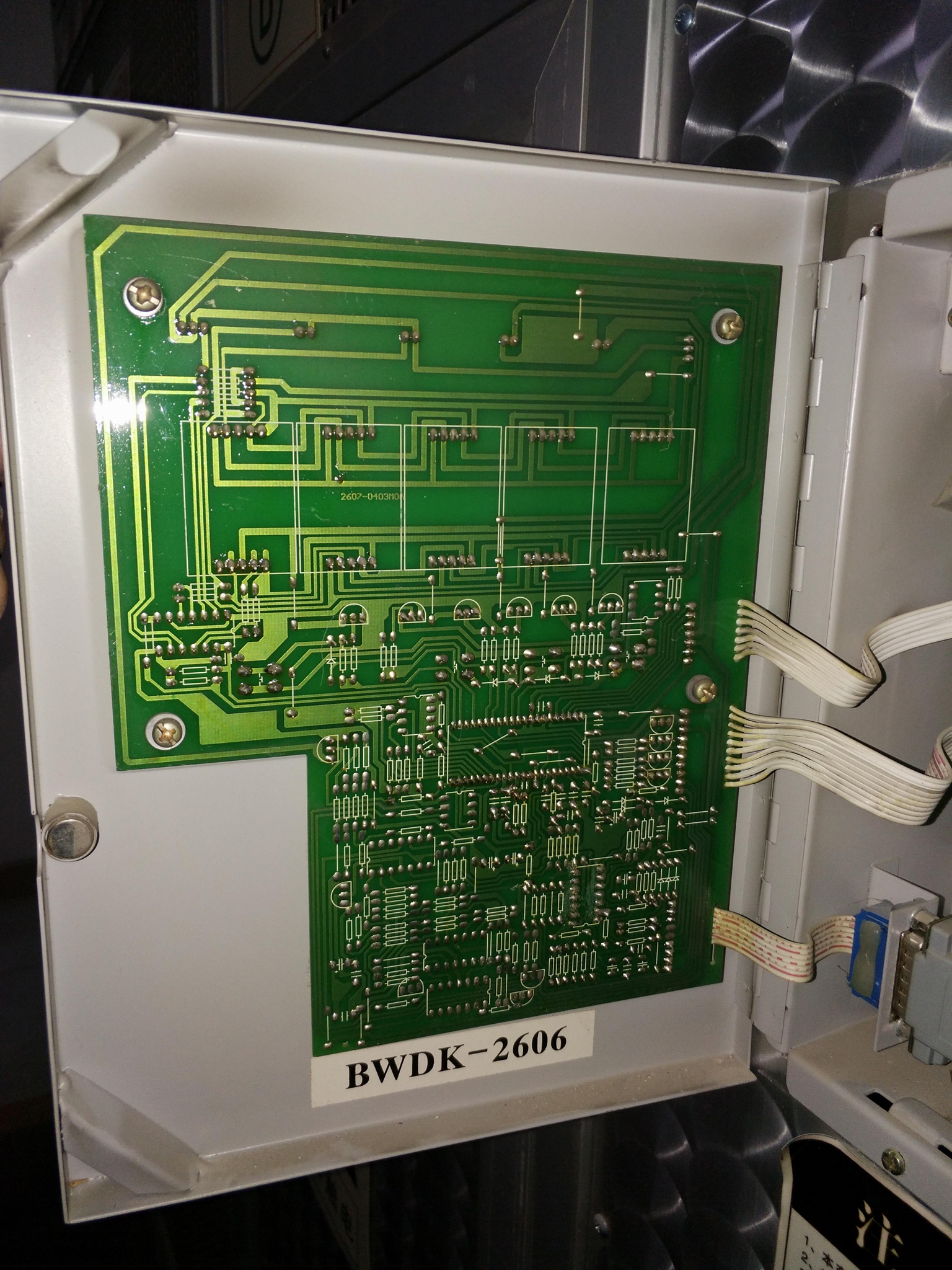

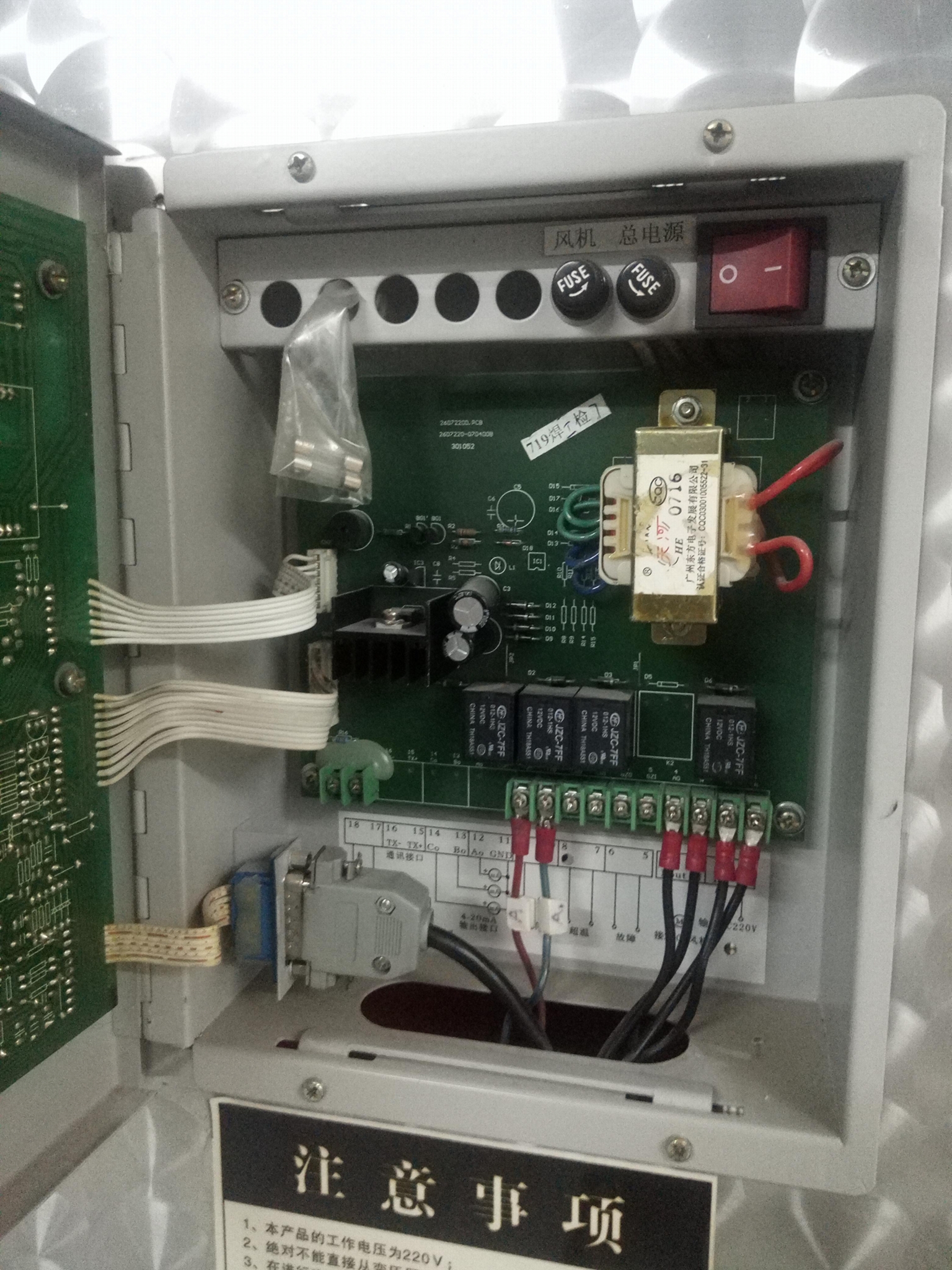

产品图片
