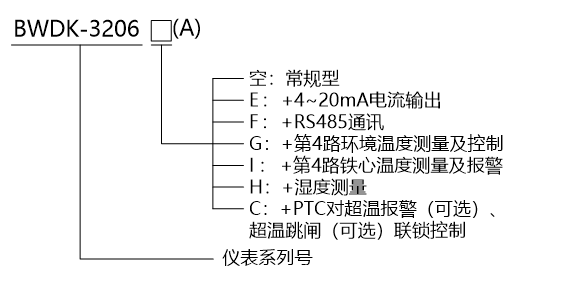

BWDK-3206(A)系列干式变压器温度控制器
产品描述
一、概述
BWDK-3206(A)系列干式变压器温度控制器常规功能有：三相巡回测量及显示； 值显示；输入开路及故障自检显示并输出；冷却风机手动/自动启停显示并输出；超温报警、超温跳闸显示并输出；各通道显示值数字补偿；“黑匣子”；风机定时启停控制；温度模拟。
二、技术指标
| 环境温度(℃) | -20～55 |
| 相对湿度(％RH) | < 95 (25℃) |
| 型量范围(℃) | -30.0～240.0 |
| 测传感器类 | Pt100(三线制) |
| 电源频率(Hz) | 50/60(±2) |
| 电源电压(V) | AC220 (-15%，+10％) |
| 温控器功耗 (W) | ≤8 |
| 分辨力(℃) | 0.1 |
| 触点容量 |
风机：6A 250VAC(cosφ=0.4) 其他：5A 250VAC/5A 30VDC(阻性) |
| 精度等级 | 1级(温控器0.5级，传感器B级) |
| 尺寸(mm) | 开孔185+1×295+1
外形208×324×85 |
| 符合相关标准 | JB/T7631-2016，ISO9001：2008，IEC61000-4:2002，GB/T17626-2008 |
-

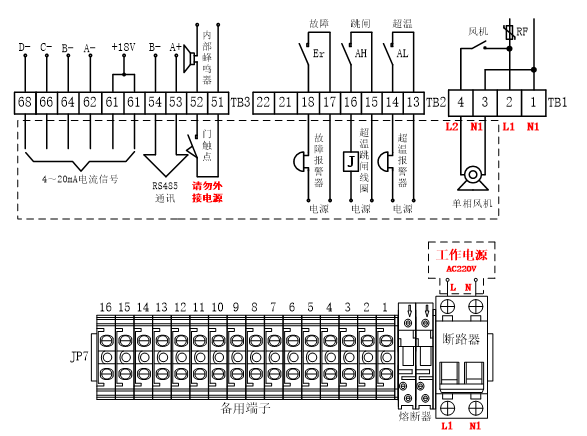

空气开关L、N接温控器工作电源
-
端子3、4为风机有源输出，用户接风机时请勿外接电源
-
端子13、14为超温报警输出（无源触点）
-
端子15、16为超温跳闸输出（无源触点）
-
端子17、18为故障报警输出（无源触点）
-
端子21、22为备用触点输出（无源触点，可定义为I型铁心报警，或G型机房风扇，或H型加热除湿，根据具体型号，以接线图为准）
-
端子51、52为门触点信号输入（内部有源，请勿外接电源）
-
端子53、54为RS485通讯（F型功能）
-
端子61、62、64、66、68为4~20mA电流输出（E型功能）

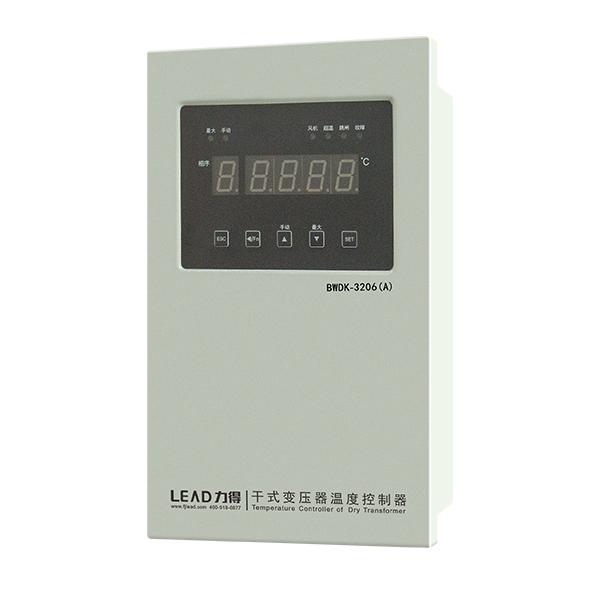

产品图片
